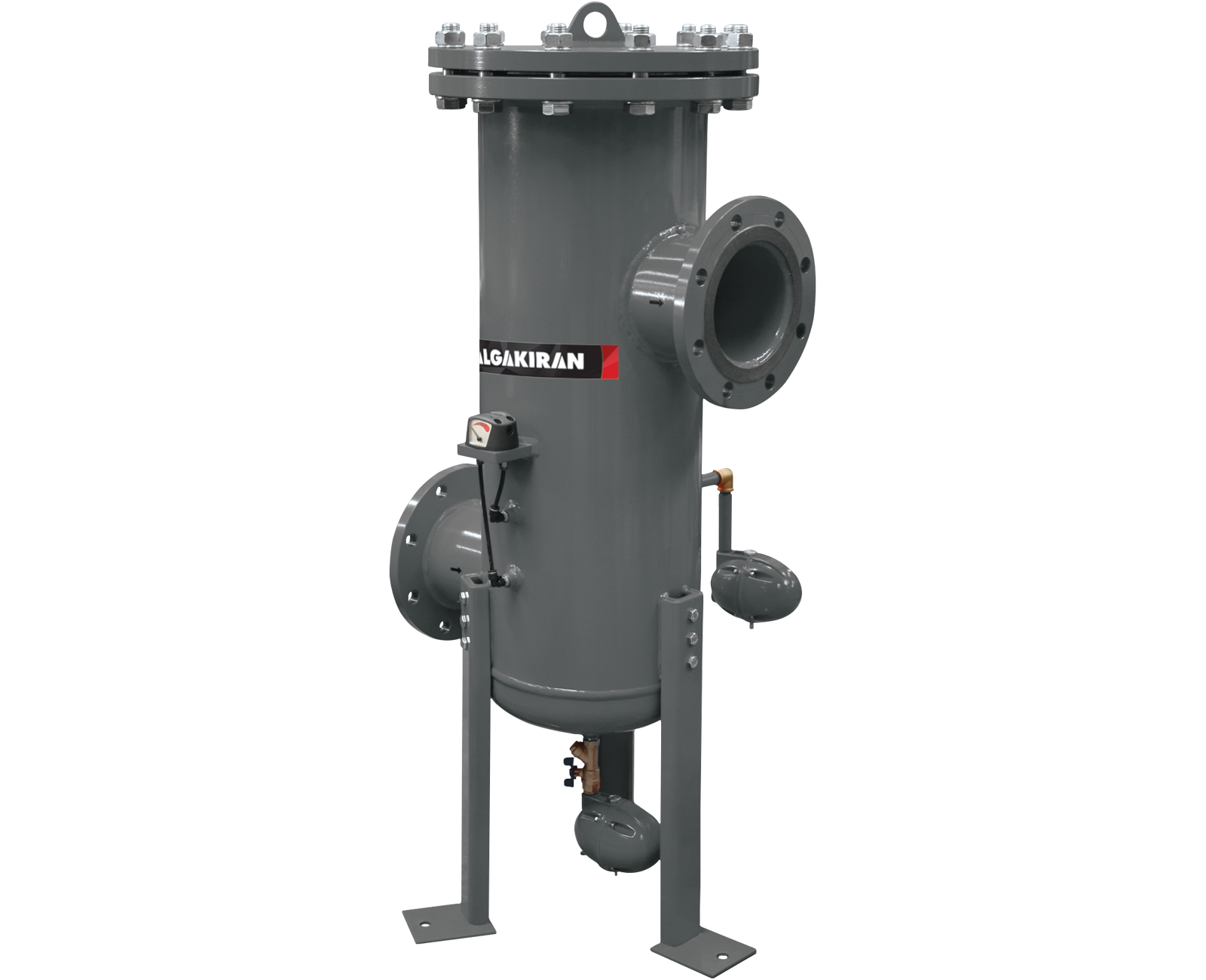

ELM-C YAĞ & BUHAR AYIRICI (CARBOLESCER)
Avantajlar
• Çok düşük basınç düşümleri
• Maksimum kalan yağ aerosol içeriği 0,003 ppm
• Eşit hava dağılımı
• Uzun servis ömrü
• Kullanıcı dostu değiştirme prosedürü
• Yağ göstergesi
Aerosol şeklindeki yağ ve yağ buharı, basınçlı havanın kalitesini düşürür ve pnömatik ekipmana zarar verebilir.
Patentli Carbolescer sayesinde yağın hem aerosol hem de buhar formları bertaraf edilebilir. Carbolescer, pileli separatör katmanı, karbon katmanı ve partikül katmanının kombinasyonudur. Bu kombinasyon ile yağın aerosol formu pileli separatör katmanı taafından ayrıştırılır. Yağlı basınçlı hava üniteye girdiğinde, yağ damlacıkları birikerek filtre ortamından aşağı düşer. Toplanan sıvı yağ otomatik tahliyeden boşaltılır. Pileli separatör ile 0,01 mikron büyüklüğündeki yağ kirleticileri giderilebilir. Pileli separatöre ek olarak, aktif karbon tabakası yağ buharını adsorbe eder. Yağ buharı aktif karbon granülleri aracılığıyla fiziksel olarak yapışır ve bunun bir sonucu olarak kalan yağ içeriği 0,003 ppm’e düşürülebilir. En son kullanılan partikül filtre katmanı ile de aktif karbon tozları tutularak basınçlı hava kalitesinin korunması sağlanır.
TEKNİK BİLGİLER
| Model | Maks. Kalan Yağ Aerosol @ 21°C |
Kapasite @ 7 barg |
Maksimum Çalışma Basıncı |
Bağlantı Giriş-Çıkış |
Genişlik | Yükseklik |
| ppm | (Nm³/dk) | (barg) | (mm) | (mm) | ||
| ELM-C G100-16 | 0,003 | 0,58 | 16 | G 1/2" | 102 | 302 |
| ELM-C G150-16 | 0,003 | 0,75 | 16 | G 1/2" | 123 | 352 |
| ELM-C G200-16 | 0,003 | 0,83 | 16 | G 1" | 123 | 412 |
| ELM-C G250-16 | 0,003 | 1,16 | 16 | G 1" | 123 | 454 |
| ELM-C G300-16 | 0,003 | 1,41 | 16 | G 1 1/2" | 123 | 507 |
| ELM-C G500-16 | 0,003 | 1,66 | 16 | G 1 1/2" | 123 | 537 |
| ELM-C G600-16 | 0,003 | 2,16 | 16 | G 1 1/2" | 123 | 583 |
| ELM-C G850-16 | 0,003 | 2,83 | 16 | G 1 1/2" | 160 | 668 |
| ELM-C G1210-16 | 0,003 | 3,33 | 16 | G 2" | 160 | 740 |
| ELM-C F150-14 | 0,003 | 4,25 | 14 | DN 50 | 500 | 1065 |
| ELM-C F300-14 | 0,003 | 8,5 | 14 | DN 50 | 500 | 1165 |
| ELM-C F600-14 | 0,003 | 17 | 14 | DN 50 | 500 | 1523 |
| ELM-C F800-14 | 0,003 | 22,66 | 14 | DN 80 | 500 | 1743 |
| ELM-C F1200-14 | 0,003 | 34 | 14 | DN 80 | 600 | 1606 |
| ELM-C F1600-14 | 0,003 | 45,33 | 14 | DN 80 | 600 | 1747 |
| ELM-C F2100-14 | 0,003 | 59,5 | 14 | DN 100 | 700 | 1651 |
| ELM-C F2750-14 | 0,003 | 77,91 | 14 | DN 100 | 700 | 1798 |
| ELM-C F4200-14 | 0,003 | 119 | 14 | DN 150 | 800 | 1750 |
| ELM-C F6000-14 | 0,003 | 170 | 14 | DN 150 | 800 | 1997 |
| ELM-C F8000-14 | 0,003 | 226,66 | 14 | DN 200 | 850 | 2095 |
| ELM-C F10000-14 | 0,003 | 283,33 | 14 | DN 250 | 1000 | 2208 |
| ELM-C F12000-14 | 0,003 | 340 | 14 | DN 300 | 1000 | 2775 |
