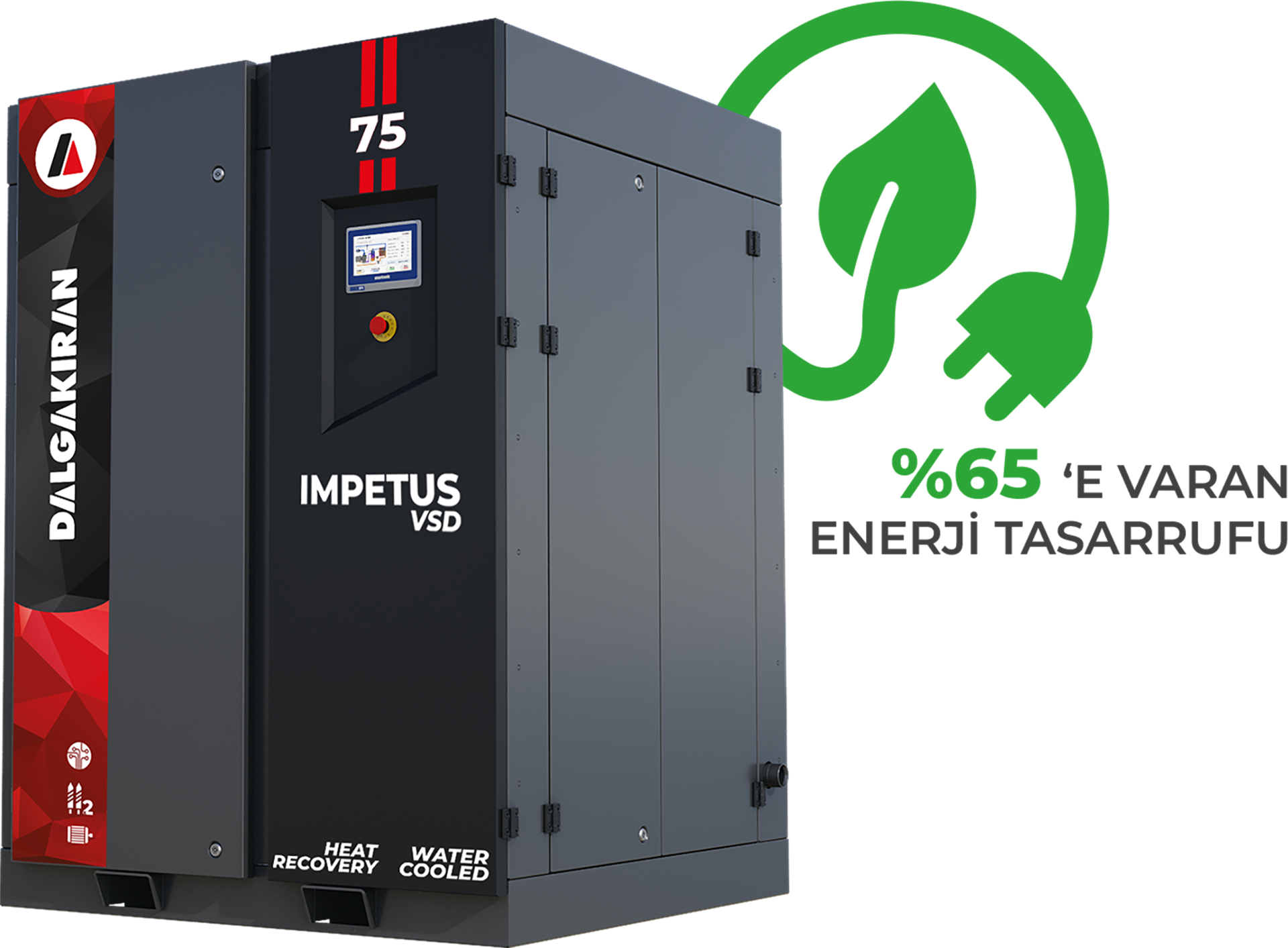

IMPETUS 22-90 kW

22-90 kW 7,5-8,5-10-13 bar 1,03-18,95 m³/dk

Yağ Enjekteli, Çift Kademeli, Direkt Akuple, Sabit/Değişken Hızlı

Vidalı Hava Kompresörleri

Yeni nesil kompakt kompresörler, enerji tasarrufunuzu en üst düzeye çıkarırken, toplam sahip olma maliyetinizi en aza indirir.

Genel Özellikler

• Sabit hızlı modellerde IE4 verimlilik sınıfında elektrik motorları

• Değişken hızlı modellerde IE5 verimlilik sınıfında IPM elektrik motorları

• İki kademeli vida bloğu

• Su soğutma sistemleri (37 kW ve üzeri)

• Değişken ve sabit hızlı güç aktarma seçenekleri

• Değişken hızlı güç aktarma ile yumuşak kalkış

• Isı geri kazanım opsiyonu

• Düşük ses ile çalışma

• Entegre kurutucu opsiyonu

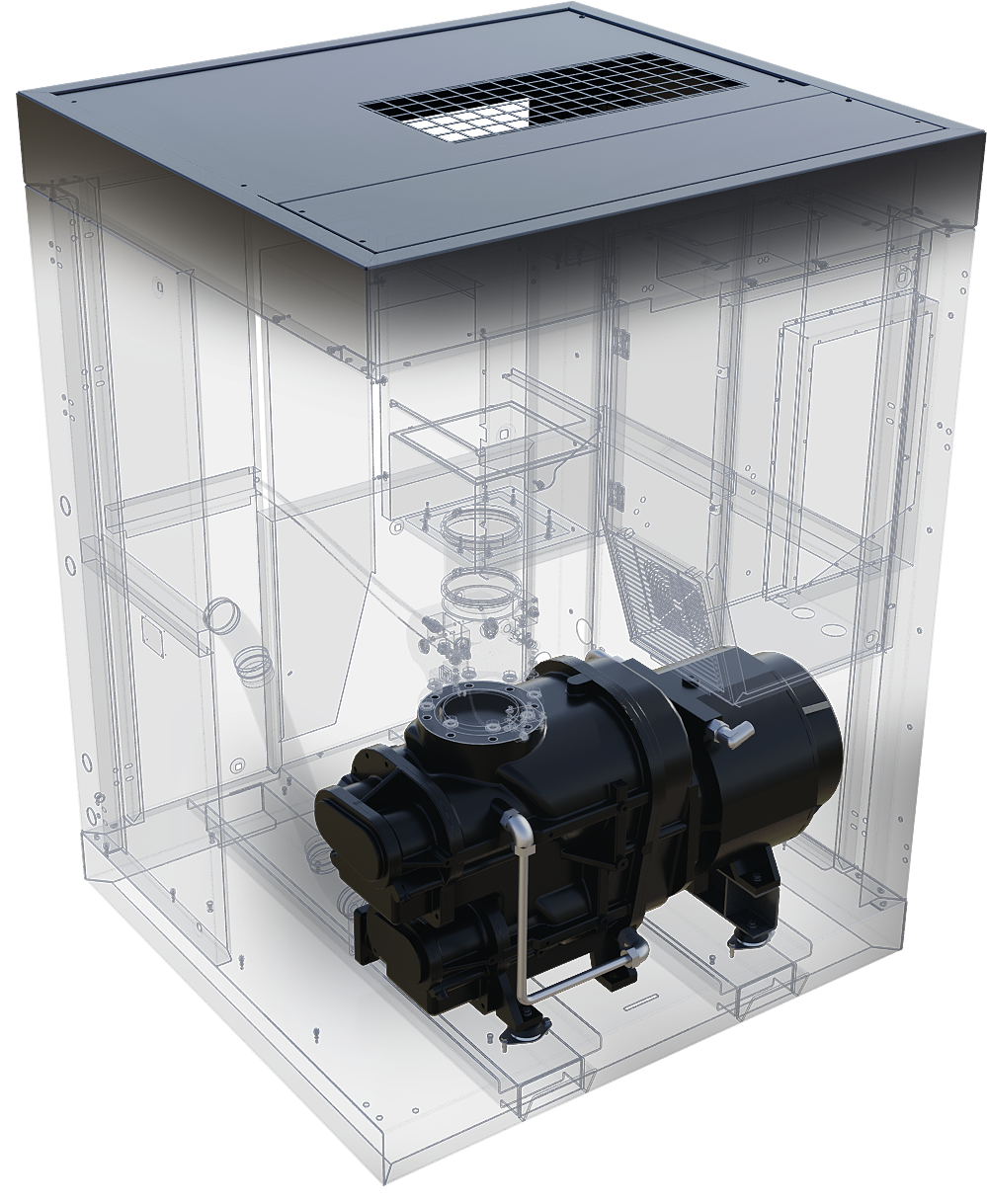

Vida Bloğu

• Direkt akuple

• İki kademeli vida ile %10’a varan enerji tasarrufu

• İki kademeli sıkıştırma ile %10’a kadar daha yüksek debi

• İki kademeli sıkıştırma sayesinde izotermal sıkıştırmaya çok yakın

• Değişken hılzı modellerde, güç aktarım elemanı gereksinimi olmayışı ile kompakt tasarım

• Değişken hızlı modellerde, kompakt güç aktarımı ile sıfır transmisyon kaybı

• Vida blokları arası düşük sıkıştırma oranı sayesinde düşük eksenel ve itme kuvvetleri

• Düşük rotor hızları ile uzun kullanım ömrü

• Sabit hızlı modellerde elastomer kaplin sayesinde güvenilir çalışma

• Düşük ses ve titreşim seviyeleri

Elektrik Motoru

Sabit hızlı modellerde;

• IE4 verimlilik sınıfında elektrik motoru

• Optimum hava soğutması

• B sınıfı sıcaklık artışına sahip motorlar

VSDli modellerde;

• Ultra Premium IE5 enerji sınıfında elektrik motoru

• Internal Permanent Magnet Motor (IPM)

• Kompakt tasarım

• F izolasyon sınıfı

• Tüm hızlarda optimum yağ soğutması ile yüksek verimlilik

• Gres ihtiyacı olmayan yağlamalı motor rulmanları

Elektrik Motoru Sürücüsü*

• IES2 (EN50598) gerekliliklerini karşılayan sürücü ve dahili kalıcı mıknatıslı motor

• Tek ünitede işlevsellik

• Daha az bileşen kullanımı

• Ürün ömrü sonunda çevreye olumsuz etkinin minimize edilmesi

*Değişken hızlı modeller için geçerlidir.

Yağ Filtresi

• Metal alaşım içermeyen, çevre dostu ve geri dönüştürülebilir yağ filtresi

• Alüminyum muhafaza

• Kolay bakım

• Kompakt tasarım

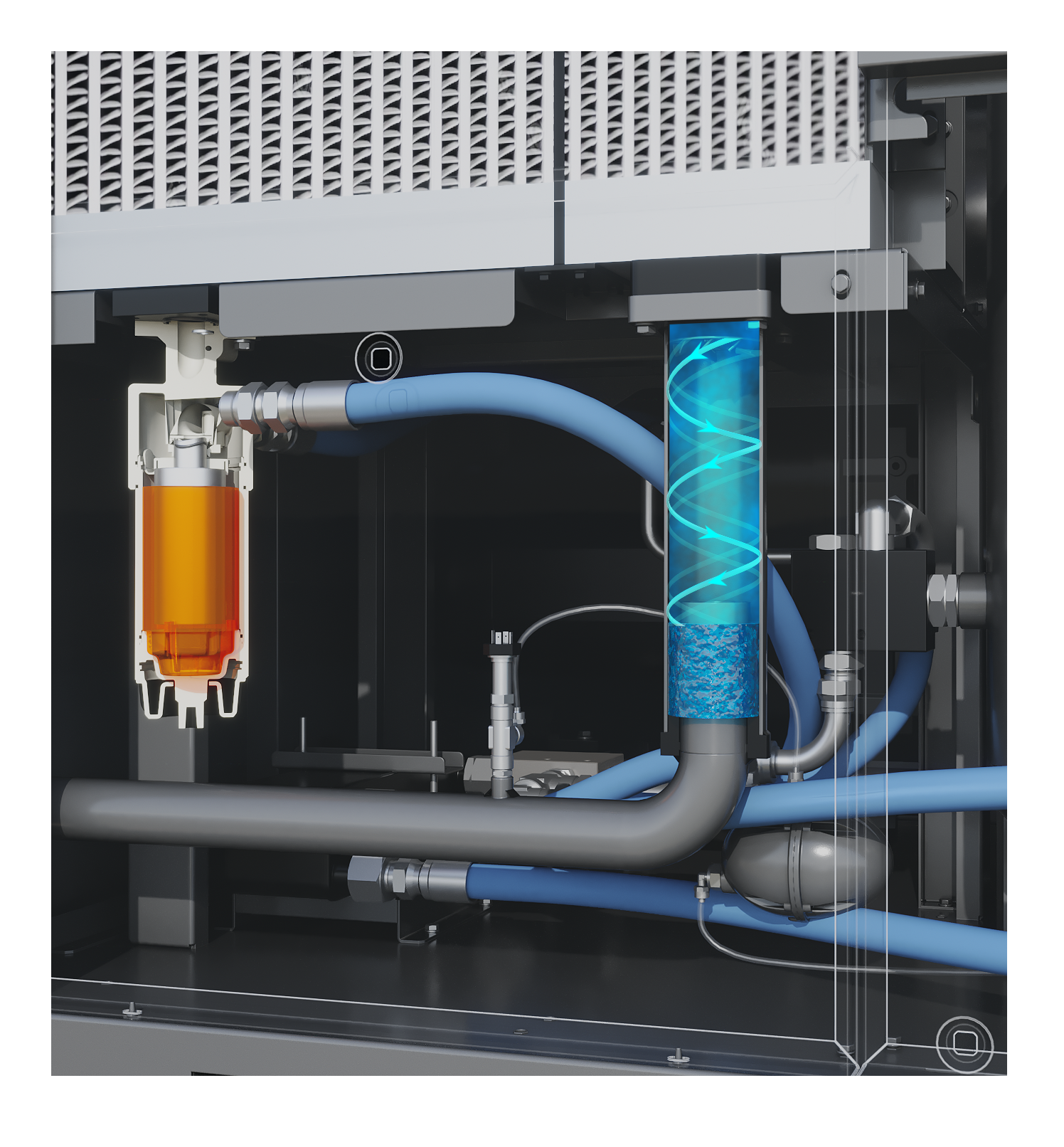

Su Separatörü

• Kompakt, entegre ve özgün tasarım

• Yüksek nem ve sıcaklık koşullarında dahi >%99 separasyon performansı

• Sıfır kayıplı tahliye

Hava Filtresi

• İki kademeli filtrasyon (ön filtreleme/hassas filtreleme)

• 3 mikrona kadar olan partikül ayrıştırmada %99,9 verimlilik

• Düşük basınç kaybı (başlangıç basınç düşümü <3 mbar)

• Kolay bakım

• Uzun kullanım ömrü

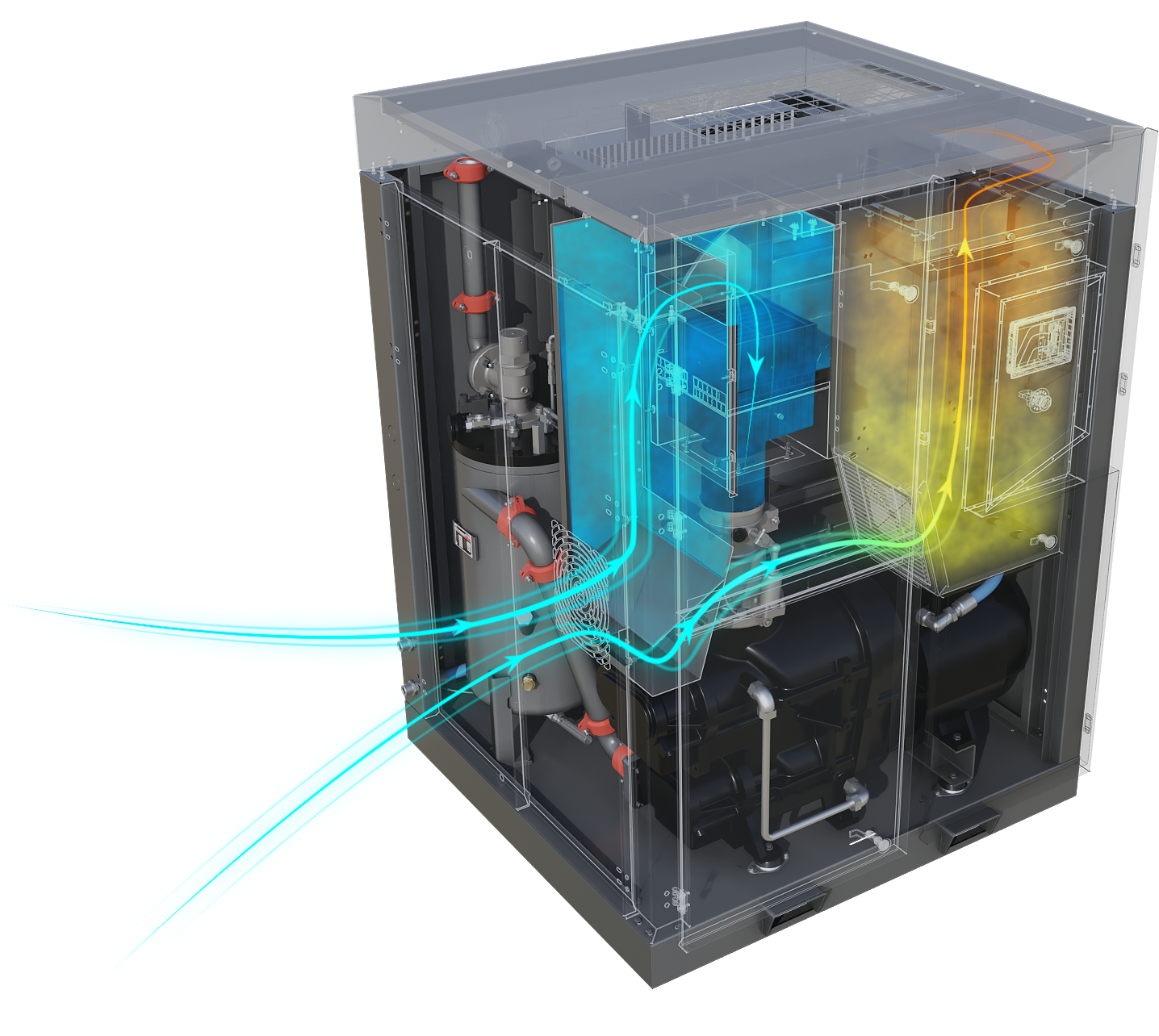

Soğutma Sistemi

• Kompakt hava ve yağ ısı değiştiricilerinde yüksek soğutma verimliliği

• 45°C’de çalışmaya uygun tasarım

• Radyal tip fan ile yüksek soğutma verimliliği (37 kW ve üzeri)

• Düşük devirli fanlarla düşük ses seviyeleri

• Sürücülü soğutma fanı ile maksimum enerji tasarrufu

Kontrolör

Sabit hızlı modellerde;

• 5 kompresöre kadar, harici bir ana kontrolöre ihtiyaç duymadan çoklu çalışabilme fonksiyonu

• Haftanın her günü için ayrı ayrı ayarlanabilir 3 farklı zaman aralığında makinayı çalıştırma ve durdurma özelliğine sahip haftalık programlayıcı

• Dahili ModBus haberleşmesi

• Kullanıcı dostu ekran arayüzü

• Son 20 adet alarm için alarm geçmişi kaydı

• Periyodik bakım uyarıları ve geçmiş kayıtları

VSDli modellerde;

• 7 inç LED ekran

• 4 kompresöre kadar grup çalıştırma

• Tümleşik sürücü ve kontrolör yapısı ile kompakt yapı

• ModbusTCP ile hızlı haberleşme imkanı

• ModbusTCP ile müşteri DCS sistemine bağlanabilme

• Haftanın her günü için ayrı ayrı ayarlanabilir 2 farklı zaman aralığında makinayı çalıştırma ve durdurma özelliğine sahip haftalık programlayıcı

• Dual PID özelliği ile aynı anda hem basınç hem sıcaklık PID’si yapabilme

• Basınç PID’si ile basıncı istenen değerde sabit tutma özelliği ile enerji verimliliği

• Sıcaklık PID’si ile vida bloğunun en verimli çalışma sıcaklığını korumak için fan hızının kontrolü

• Tek noktadan tüm invertör ve kompresör kontrol dataları yönetimi

• Master/Slave kompresör seçme imkanı

• Seçilebilir parametre ile eş yaşlanma sürelerini belirleyebilme

• Dahili faz algılama özelliği

• Kullanıcı dostu ekran arayüzü

22-90 kW 7,5-8,5-10-13 bar 1,03-18,95 m³/dk

TEKNİK BİLGİLER

Model	Basınç		Kapasite*		Motor	Hava Bağlantısı	Ebatlar (mm)			Ağırlık	Ses Seviyesi
	bar	psi	m³/dk	cfm	kW/HP		En	Boy	Yükseklik	kg	dB (A)
IMPETUS 22	7,5	110	3,93	139	22/30	G 1 1/4"	990	1670	1580	1055	70
	8,5	125	3,36	119
	10	145	3,39	120
	13	190	2,54	90
IMPETUS 30	7,5	110	5,91	209	30/40	G 1 1/4"	990	1670	1580	1220	70
	8,5	125	5,07	179
	10	145	5,08	179
	13	190	4,3	151
IMPETUS 37	7,5	110	7,08	250	37/50	G 1 1/2"	1345	1905	1860	1790	63
	8,5	125	7,07	250
	10	145	6,07	214
	13	190	5,19	183
IMPETUS 45	7,5	110	8,94	316	45/60	G 1 1/2"	1343	1905	1860	2060	63
	8,5	125	8,79	310
	10	145	7,79	275
	13	190	6,66	235
IMPETUS 55	7,5	110	10,97	388	55/75	G 2"	1565	2220	1965	2220	66
	8,5	125	10,96	387
	10	145	8,8	311
	13	190	7,58	268
IMPETUS 75	7,5	110	14,98	529	75/100	G 2"	1565	2220	1965	2590	70
	8,5	125	13,98	494
	10	145	12,59	445
	13	190	9,99	353

- 1 bar(a) mutlak hava basıncı, % 0 bağıl nem, 20 °C giriş hava sıcaklığı referans şartlarında kaydedilen değerlerdir.

- DALGAKIRAN Kompresör, ürünlerinde önceden herhangi bir uyarıda bulunmaksızın değişiklik yapma hakkını saklı tutar.

* ISO 1217:2009, Ek E standardına göre ölçülen serbest hava debisini ifade eder.

TEKNİK BİLGİLER (VSD)

Model	Basınç		Kapasite*				Motor	Hava Bağlantısı	Ebatlar (mm)			Kontrolör	Ağırlık	Ses Seviyesi
			Minimum		Maksimum
	bar	psi	m³/dk	cfm	m³/dk	cfm	kW/HP		En	Boy	Yükseklik		kg	dB (A)
IMPETUS VSD 22	7,5	110	1,03	36	4,35	154	22/30	G 1 1/4"	955	1095	1580	Smartronic Pro	750	72
	8,5	125	1,04	37	4,17	147
	10	145	1,03	36	3,76	133
IMPETUS VSD 30	7,5	110	1,64	58	6,36	225	30/40	G 1 1/4"	955	1095	1580	Smartronic Pro	875	72
	8,5	125	1,62	57	5,91	209
	10	145	1,59	56	5,41	191
IMPETUS VSD 37	7,5	110	1,79	63	7,76	274	37/50	G 1 1/2"	1195	1250	1860	Smartronic Pro	1220	71
	8,5	125	1,79	63	7,27	257
	10	145	1,77	63	6,52	230
IMPETUS VSD 45	7,5	110	2,33	82	9,3	329	45/60	G 1 1/2"	1195	1250	1860	Smartronic Pro	1400	72
	8,5	125	2,31	82	8,73	308
	10	145	2,3	81	8,01	283
IMPETUS VSD 55	7,5	110	2,62	93	11,6	410	55/75	G 2"	1400	1450	1965	Smartronic Pro	1620	72
	8,5	125	2,56	90	10,85	383
	10	145	2,55	90	9,54	337
IMPETUS VSD 75	7,5	110	3,58	126	16,01	565	75/100	G 2"	1400	1450	1965	Smartronic Pro	1850	72
	8,5	125	3,63	128	15,27	539
	10	145	3,55	125	13,22	467
IMPETUS VSD 90	7,5	110	5,21	184	18,95	669	90/125	DN65	1805	2775	1926	Smartronic c300	2846	75
	8,5	125	5,21	184	17,99	635
	10	145	5,18	183	16,46	581

- 1 bar(a) mutlak hava basıncı, % 0 bağıl nem, 20 °C giriş hava sıcaklığı referans şartlarında kaydedilen değerlerdir.

- DALGAKIRAN Kompresör, ürünlerinde önceden herhangi bir uyarıda bulunmaksızın değişiklik yapma hakkını saklı tutar.

* ISO 1217:2009, Ek E standardına göre ölçülen serbest hava debisini ifade eder.
