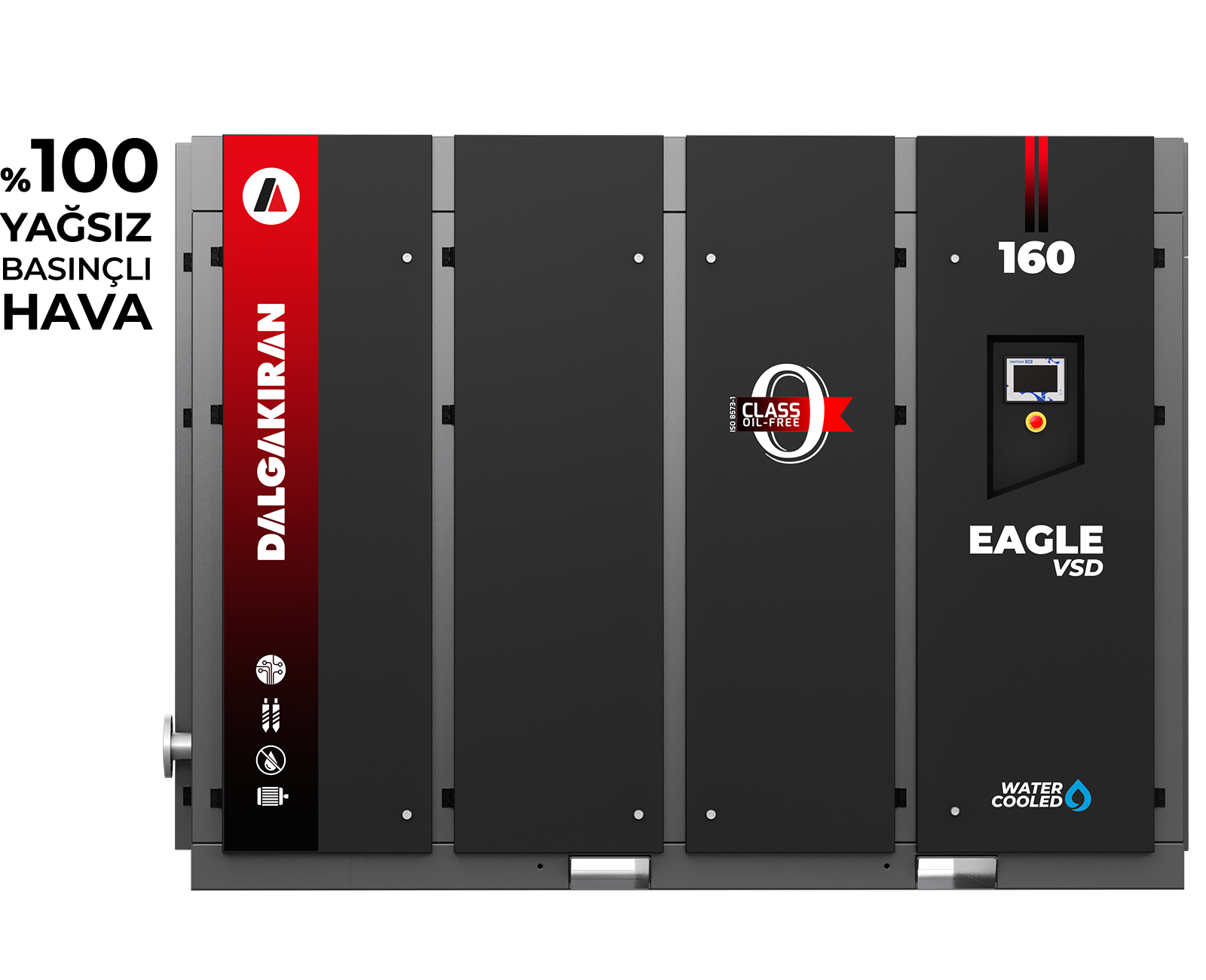

EAGLE SERİSİ [YENİ]

110-355 kW 7,5-8,5-10 bar 12,4-68,83 m³/dk

Yağsız, Direkt Akuple, Sabit/Değişken Hızlı

Vidalı Hava Kompresörleri

Gıda, içecek, kimya ve elektronik sektörleri için daha sürdürülebilir, Class 0 sertifikalı tamamen yağsız hava çözümleri sunuyoruz.

Avantajlar

• Yağ enjekteli kompresörlere oranla daha az filtre atığı oluşmasını sağlar böylece bakım maliyetleri düşer.

• En iyi hijyen standartları için gıda ve ilaç gibi hassas sektörlerde güvenle kullanılabilir.

• Zorlu çalışma koşullarına uygun çalışır, yüksek dayanım performansına sahiptir.

• VSD teknolojisine sahip modeller, %35’e varan enerji tasarrufu sağlar, enerji maliyetlerinizi düşürür.

• Özel venturi tasarımı ile ani basınç dalgalanmalarının ve yüksek frekanslı titreşimlerin önüne geçer.

Genel Özellikler

• IE4 verimlilik sınıfında elektrik motorları

• Ses yalıtımlı kanopi

• Yüksek korozyon direnci için elektrostatik kaplama kanopi bileşenleri

• Aşırı yüklenmeyi önlemek için elektrik motoru koruması

• Hava ve su soğutmalı model alternatifi

• Sabit ve değişken devirli tahrik seçenekleri

• Sabit hızlı modellerde yumuşak yol verme seçeneği

• Direkt akuple tahrik sistemi

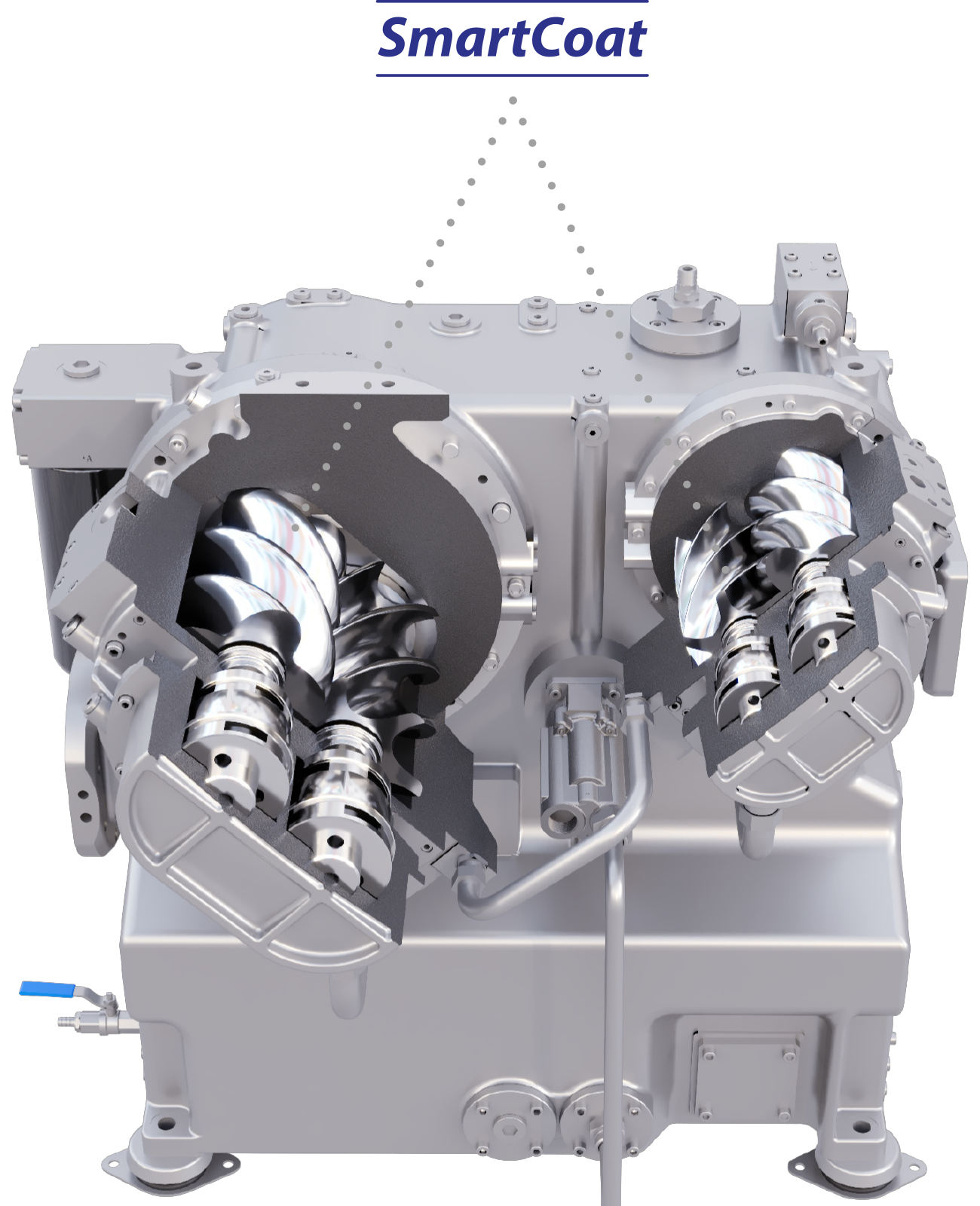

Vida Bloğu

• İki kademeli vida bloğu

• Son teknoloji kullanılarak geliştirilen yataklama sistemi sayesinde uzun ömürlü ve titreşimsiz çalışma

• Özel tasarlanmış entegre yağlama hattı ile küçük taban alanı

• Üst düzey sızdırmazlık sistemi sayesinde uzun kullanım sürelerinde bile yüksek performans ile çalışma

• Senkronize dişli mekanizması ile rotorlar arası temassız güç aktarımı

• Dahili su soğutma sistemli kompakt vida bloğu sayesinde minimum iz düşümü (200-250kW)

• Rotorların ve rotor gövdesi iç parçalarındaki özel kaplama sayesinde minimum boşluk toleransı ve yüksek verimlilik

• Paslanmaz çelik rotor yapısı ile korozyon ve tutukluk riskine karşı yüksek kullanım ömrü

• SmartCoat özel malzeme kaplama ile yüksek sıcaklıklara karşı dayanıklılık

• Her iki kademe için ceket soğutma

• Uzun rulman ömürleri ile güvenilir çalışma

• Paslanmaz çelik malzeme ile üretilmiş kademe rotorları

• Dişli kutusuna entegre yağ haznesi ile daha düşük hacme sahip olma

Soğutma Sistemi

• Intercooler, pre-cooler, after cooler ve yağ soğutucusunu tek bir sistemde toplayan kompakt bir soğutucu bloğu

• Paslanmaz çelik boru ve finden oluşan pre-cooler sistemi ile ön soğutma

• Aluminyum kanatlı ve plakalı tip soğutucuya sahip intercooler ve aftercooler sistemi

• Düşük hızlı radyal fanlar ile verimli soğutma ve minimum ses düzeyi

• Kolay bakım ve temizleme

• Yıkanabilir panel filtre

• Motor ve vida bloğunun soğutulması için optimum kabin içi hava sirkülasyonu

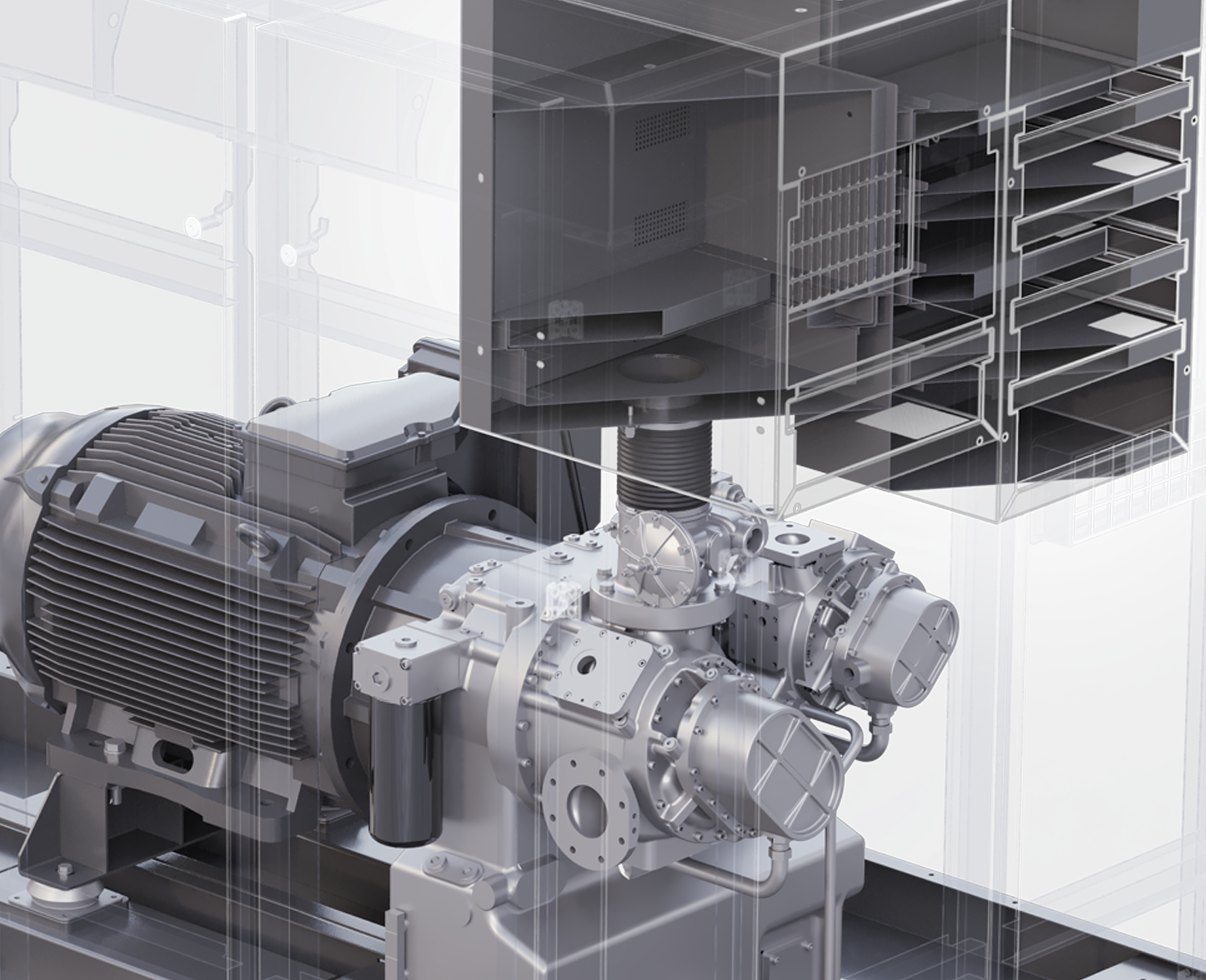

Emiş Sistemi

• Kirlilikten ve yoğuşmadan etkilenmeyen, bakımı kolay ve güvenilir valfler

• Hidrolik emiş regülatörlerine kıyasla pnömatik emiş regülatörleri ile daha hassas kontrol ve bakım kolaylığı

• Emme panjurları sayesinde düşük gürültü seviyesi

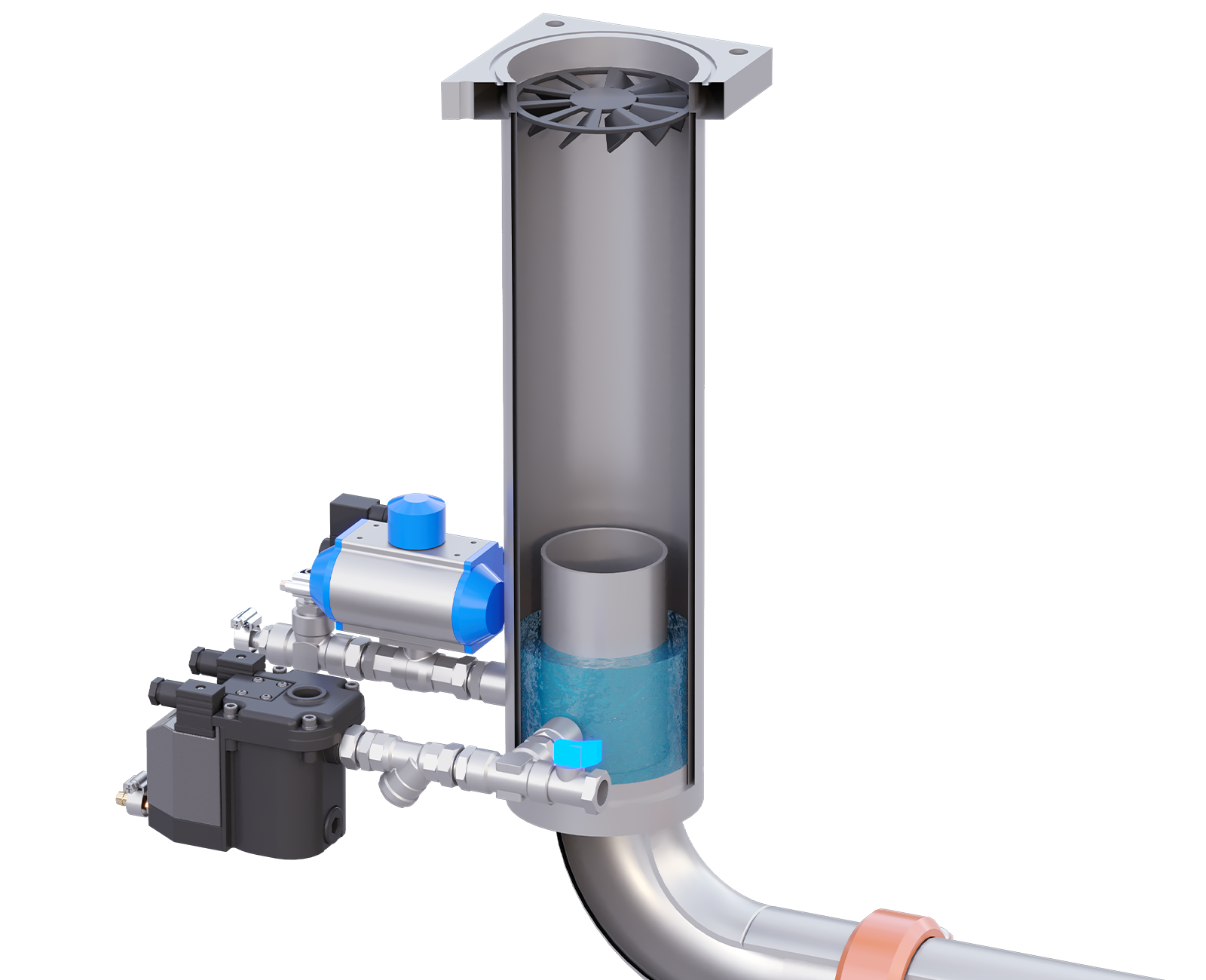

Su Separatörü

• Geliştirilmiş tasarımı sayesinde minimum basınç kaybıyla soğutucu çıkışında yüksek verimli su ayrıştırma

• Basınçlı hava kurutucuya aktarılmadan önce, enerji verimli ve sıfır kayıpla suyu tahliye eden elektronik tahliye sistemi

%100 Yağsız Basınçlı Hava

• Hassas ve doğru üretim koşullarına uygun olarak tasarlanmıştır.

• Çevreyi korur ve enerji tasarrufu sağlar.

• Global tüm standart ve regülasyonlara uygun olarak üretilmiştir.

• Üretim hatlarınızın kirlenmesini ve ürünlerinizin bozulmasını önler.

• Bu nedenle gereksiz makine duruşlarını ortadan kaldırır.

• İhtiyacınız olan kaliteli basınçlı havayı garanti eder.

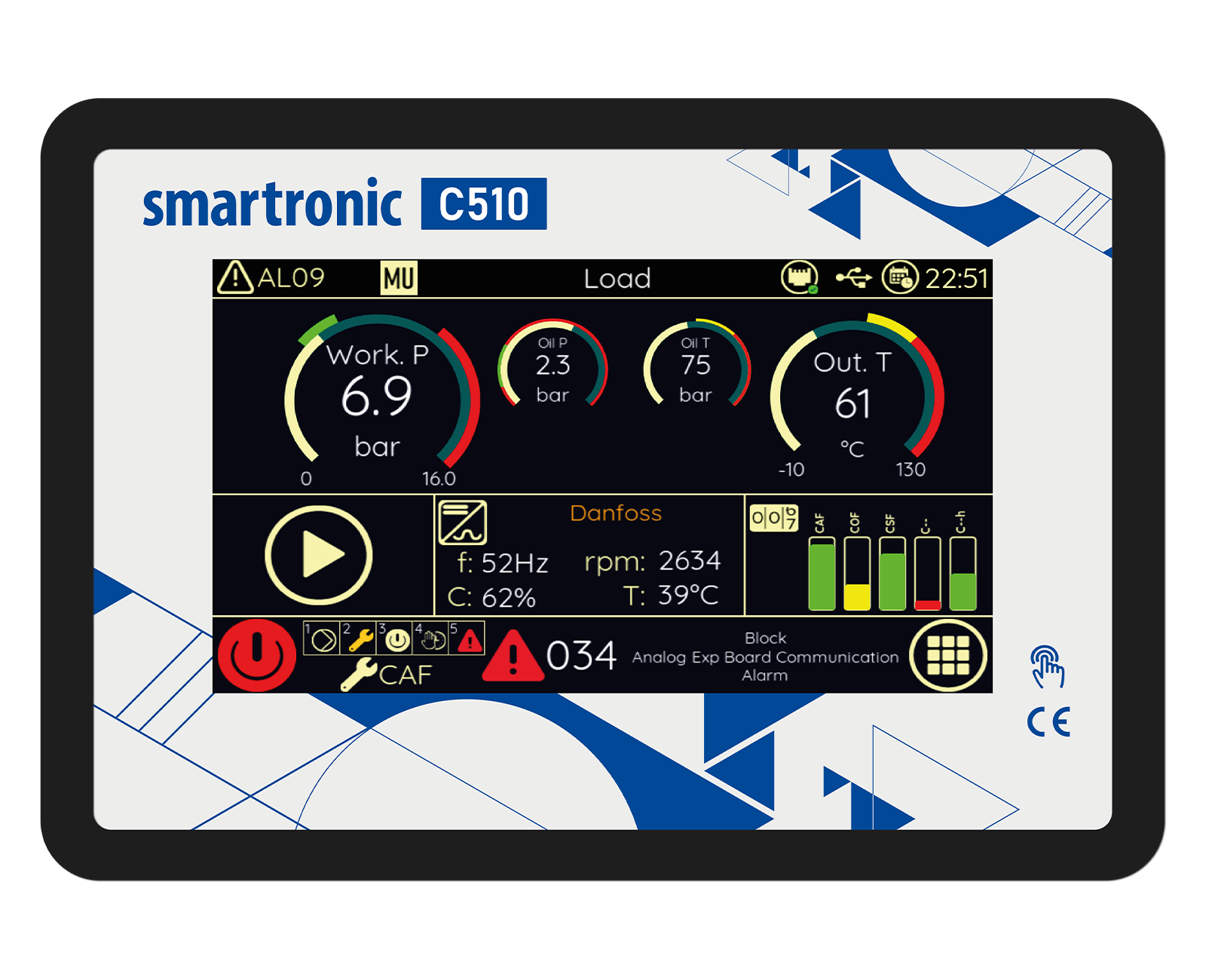

Kontrolör

• 7’’ dokunmatik renkli TFT Ekranı

• 5 kompresöre kadar, harici bir ana kontrolöre ihtiyaç duymadan çoklu çalışabilme fonksiyonu

• Genişletilebilir I/O

• Haftanın her günü için ayrı ayrı ayarlanabilir 3 farklı zaman aralığında makinayı çalıştırma ve durdurma özelliğine sahip haftalık programlayıcı

• İnvertörlü modellerde dual PID özelliği ile aynı anda hem basınç hem sıcaklık PID’si yapabilme

• İnvertörlü modellerde basınç PID’si ile basıncı istenen değerde sabit tutma özelliği ile enerji verimliliği

• İnvertörlü modellerde sıcaklık PID’si ile vida bloğunun en verimli çalışma sıcaklığını korumak için fan hızının kontrolü

• İnvertörlü modellerde tek noktadan tüm invertör ve kompresör kontrol dataları yönetimi

• Dahili ModBus haberleşmesi

• Kullanıcı dostu ekran arayüzü

• Son 20 adet alarm için alarm geçmişi kaydı

• Periyodik bakım uyarıları ve geçmiş kayıtları

110-355 kW 7,5-8,5-10 bar 12,4-68,83 m³/dk

TEKNİK BİLGİLER

Model	Basınç		Kapasite*				Motor	Bağlantı	Hava Soğutmalı			Su Soğutmalı

	bar	psi	m³/dk		cfm		kW/HP		En x Boy x Yükseklik (mm)	Ağırlık (kg)	Ses (dB)	En x Boy x Yükseklik (mm)	Ağırlık (kg)	Ses (dB)
			Hava Soğutmalı	Su Soğutmalı	Hava Soğutmalı	Su Soğutmalı
EAGLE 110	7,5	100	21,6		764		110/150	DN80	3256 x 2132 x 2390	5105	77	3341,5 x 2120 x 2390	4790	75
	8,5	125	19,2		677
	10	145	19,4		686
EAGLE 132	7,5	100	24,1		851		132/180	DN80	3256 x 2132 x 2390	5110	73	3341,5 x 2120 x 2390	4795	72
	8,5	125	22,2		783
	10	145	18,9		669
EAGLE 160	7,5	100	26,9		949		160/220	DN80	3256 x 2132 x 2390	5175	77	3341,5 x 2120 x 2390	4860	75
	8,5	125	26,7		942
	10	145	24,1		851
EAGLE 200	7,5	100	37		1307		200/270	DN80	3506 x 2280 x 2530	6210	81	3586,5 x 1980 x 2100	6485	75
	8,5	125	36,9		1303
	10	145	30,8		1087
EAGLE 250	7,5	100	43,4		1533		250/340	DN80	3506 x 2280 x 2530	6255	82	3586,5 x 1980 x 2100	6485	75
	8,5	125	43,3		1530
	10	145	36,5		1290
EAGLE 315	7,5	100	57,42		2029		315/430	DN150	5590,5 x 2271 x 2705	10780	83	4392 x 2210 x 2200	8350	79
	8,5	125	57,25		2023
	10	145	47,4		1674
EAGLE 355	7,5	100	68,83	62,75	2430	2214	355/480	DN150	5590,5 x 2271 x 2705	10810	83	4392 x 2210 x 2200	9200	79
	8,5	125	62,44		2207
	10	145	57,03		2015

- 1 bar(a) mutlak hava basıncı, % 0 bağıl nem, 20 °C giriş hava sıcaklığı referans şartlarında kaydedilen değerlerdir.

- DALGAKIRAN KOMPRESÖR, ürünlerinde önceden herhangi bir uyarıda bulunmaksızın değişiklik yapma hakkını saklı tutar.

* ISO 1217:2009, Ek C standardına göre ölçülen serbest hava debisini ifade eder.

TEKNİK BİLGİLER (VSD)

Model	Basınç		Kapasite*								Motor	Bağlantı	Hava Soğutmalı			Su Soğutmalı
			Minumum				Maksimum
	bar	psi	m³/dk		cfm		m³/dk		cfm		kW/HP		En x Boy x Yükseklik (mm)	Ağırlık (kg)	Ses (dB)	En x Boy x Yükseklik (mm)	Ağırlık (kg)	Ses (dB)
			Hava Soğ.	Su Soğ.	Hava Soğ.	Su Soğ.	Hava Soğ.	Su Soğ.	Hava Soğ.	Su Soğ.
EAGLE 110 VSD	7,5	100	12,5		440		22		778		110/150	DN80	3256 x 2132 x 2390	5105	77	3341,5 x 2120 x 2390	4790	75
	8,5	125	12,4		440		20,9		736
	10	145	12,4		438		19,1		675
EAGLE 132 VSD	7,5	100	12,5		442		23,2		818		132/180	DN80	3256 x 2132 x 2390	5110	73	3341,5 x 2120 x 2390	4795	72
	8,5	125	12,4		439		22,2		784
	10	145	12,4		438		20,5		726
EAGLE 160 VSD	7,5	100	13,9		493		27,3		963		160/220	DN80	3256 x 2132 x 2390	5175	77	3341,5 x 2120 x 2390	4860	75
	8,5	125	13,8		488		26,6		938
	10	145	15,4		545		24,9		878
EAGLE 200 VSD	7,5	100	19,4		687		38,6		1361		200/270	DN80	3506 x 2280 x 2530	6210	81	3586,5 x 1980 x 2100	6485	75
	8,5	125	19,3		681		36,4		1284
	10	145	19,1		674		32,9		1163
EAGLE 250 VSD	7,5	100	19,8		699		44,5		1570		250/340	DN80	3506 x 2280 x 2530	6255	82	3586,5 x 1980 x 2100	6485	75
	8,5	125	19,7		695		42,6		1504
	10	145	19,6		691		39,1		1381
EAGLE 315 VSD	7,5	100	33,79	33,81	1193	1194	60,3		2130		315/430	DN150	5590,5 x 2271 x 2705	11050	83	4392 x 2210 x 2200	8655	79
	8,5	125	33,65	33,71	1188	1190	55,93		1975
	10	145	33,47	33,60	1182	1187	49,24		1739
EAGLE 355 VSD	7,5	100	33,81		1194		68,49	63,57	2418	2245	355/480	DN150	5590,5 x 2271 x 2705	11100	83	4392 x 2210 x 2200	9510	79
	8,5	125	33,71		1190		63,39		2241
	10	145	33,60		1187		56,3		1987

- 1 bar(a) mutlak hava basıncı, % 0 bağıl nem, 20 °C giriş hava sıcaklığı referans şartlarında kaydedilen değerlerdir.

- DALGAKIRAN KOMPRESÖR, ürünlerinde önceden herhangi bir uyarıda bulunmaksızın değişiklik yapma hakkını saklı tutar.

* ISO 1217:2009, Ek E standardına göre ölçülen serbest hava debisini ifade eder.
