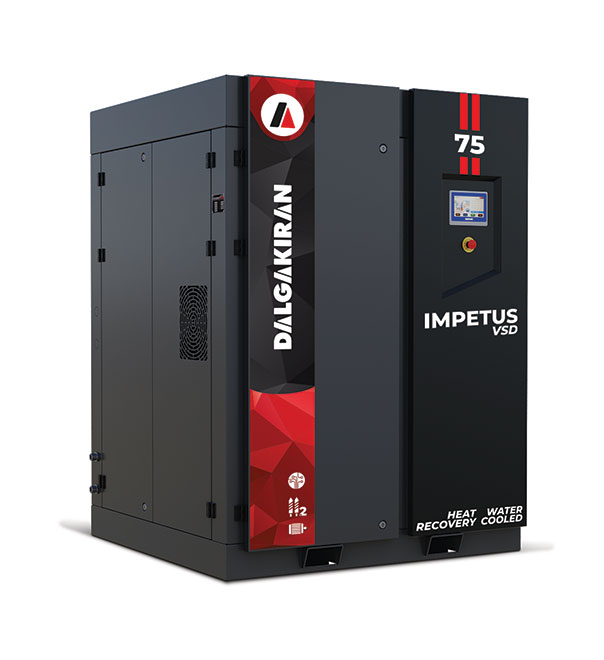

IMPETUS SERİSİ 22 - 75

22-75 kW Çift Kademeli Vidalı Kompresör

DALGAKIRAN Impetus Serisi değişken hızlı kompresörler, üstün teknolojik donanımı, modern tasarımı ve yüksek enerji tasarrufu ile ihtiyaçlarınıza uygun basınçlı hava sağlar. Impetus VSD modellerin enerji tasarrufu %65 seviyelerine kadar çıkmaktadır. 22-75 kW arası motor seçenekleriyle her sektörün ihtiyacını maksimum seviyede karşılayacak şekilde tasarlanmıştır.

%65''e varan enerji tasarrufu
IE5 verimlilik sınıfında IPM elektrik motorları
İki kademeli vida bloğu
Değişken hızlı güç aktarma ile yumuşak kalkış
Isı geri kazanım opsiyonu
Düşük ses ile çalışma

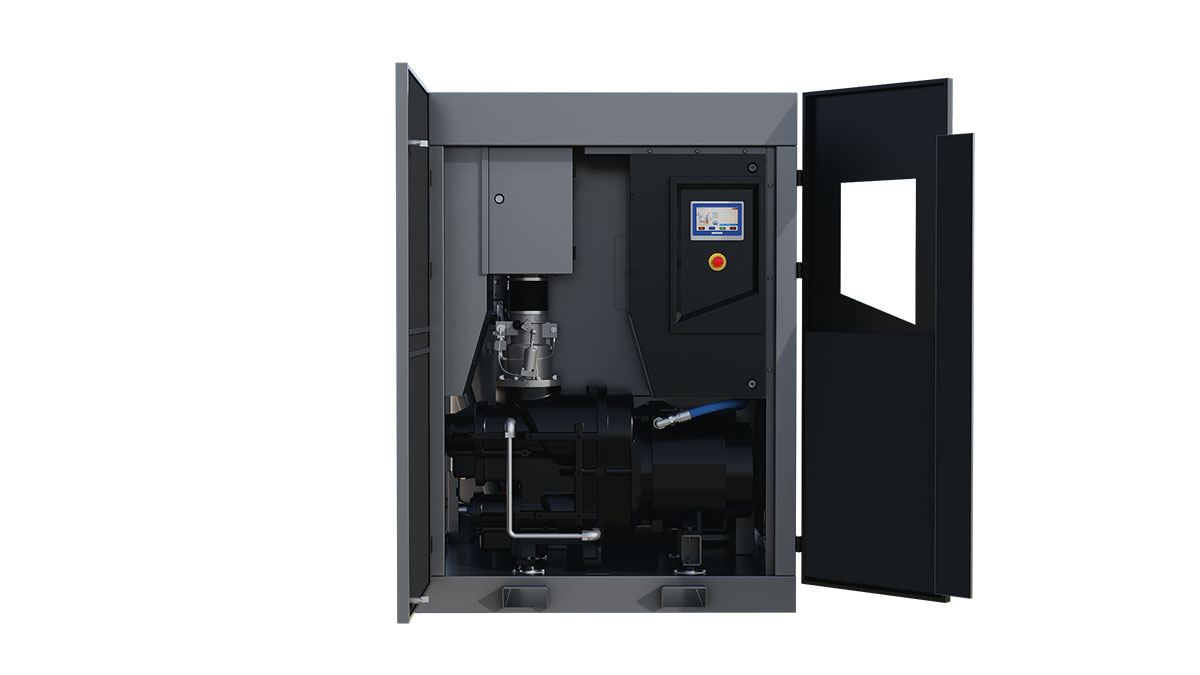

Servis ve Bakım Kolaylığı

Kompresörün önemli bileşenleri servis kolaylığı sağlanacak şekilde özel olarak tasarlanmıştır. Motorun soğutması ve rulman yağlaması kompresör yağı ile yapıldığından ek bir yağlama ve bakım ihtiyacı gerekmez.

Motor

IE5 verimlilik sınıfında IPM elektrik motoru

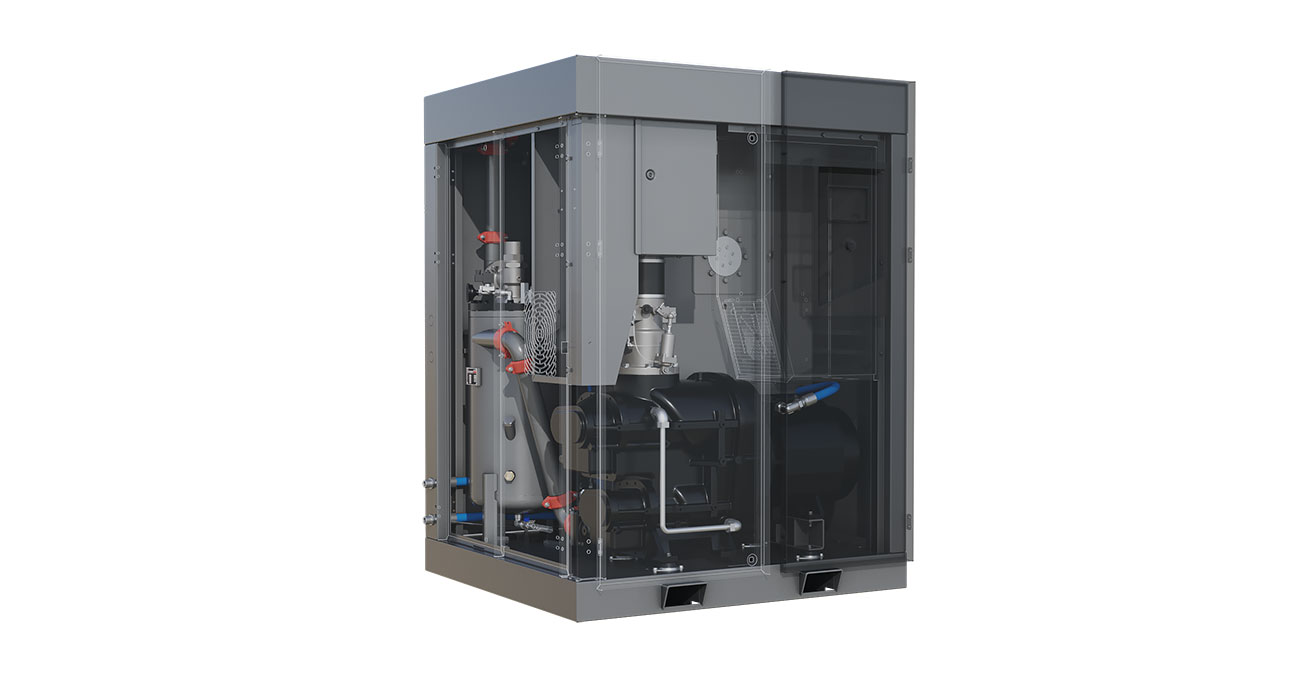

Vida

Çift kademeli vida ünitesi %10’a kadar enerji verimliliği sağlar.

VSD

Çok geniş çalışma aralığı düşük yüklenme oranlarında bile yüksek enerji tasarrufu sağlar.

Soğutma Sistemi

Kompakt hava ve yağ ısı değiştiricilerinde yüksek soğutma verimliliği

Separatör Sistemi

Etkili ayırma elemanı sayesinde kompresör çıkış havasında düşük yağ miktarı (1-3 mg/m³) ile kaliteli basınçlı hava

Emiş Odası

İzole soğuk hava emişi ile arttırılmış enerji verimliliği

TEKNİK ÖZELLİKLER (VSD)

Model	Basınç		Kapasite*				Motor	Hava Bağlantısı	Boyutlar			Ağırlık	Ses Seviyesi
	Basınç		Minimum		Maksimum		Motor		Boyutlar			Ağırlık	Ses Seviyesi
	bar	psi	m3/dk	cfm	m3/dk	cfm	kW/HP		Boy	En	Yükseklik	kg	dB (A)
IMPETUS VSD 22	7,5	110	1,02	36	4,35	154	22/30	G 1 1/4"	955	1095	1580	750	72
	8,5	125	1,04	37	4,17	147			955	1095	1580
	10	145	1,03	36	3,76	133			955	1095	1580
IMPETUS VSD 30	7,5	110	1,63	58	6,36	225	30/40	G 1 1/4"	955	1095	1580	875	72
	8,5	125	1,60	57	5,91	209			955	1095	1580
	10	145	1,57	58	5,41	1191			955	1095	1580
IMPETUS VSD 37	7,5	110	1,77	63	7,76	274	37/50	G 1 1/2"	1195	1250	1860	1220	71
	8,5	125	1,77	63	7,27	257			1195	1250	1860
	10	145	1,76	62	6,52	230			1195	1250	1860
IMPETUS VSD 45	7,5	110	2,30	81	9,3	329	45/60	G 1 1/2"	1195	1250	1860	1400	72
	8,5	125	2,28	80	8,73	308			1195	1250	1860
	10	145	2,27	80	8,01	283			1195	1250	1860
IMPETUS VSD 55	7,5	110	2,60	92	11,60	410	55/75	G 2"	1400	1450	1965	1620	72
	8,5	125	2,54	90	10,85	383			1400	1450	1965
	10	145	2,53	89	9,54	337			1400	1450	1965
IMPETUS VSD 75	7,5	110	3,51	124	16,01	565	75/100	G 2"	1400	1450	1965	1850	72
	8,5	125	3,63	128	15,27	539			1400	1450	1965
	10	145	3,57	126	13,22	467			1400	1450	1965

- 1 bar(a) mutlak hava basıncı, % 0 bağıl nem, 20 °C giriş hava sıcaklığı referans şartlarında kaydedilen değerlerdir.
- DALGAKIRAN KOMPRESÖR, ürünlerinde önceden herhangi bir uyarıda bulunmaksızın değişiklik yapma hakkını saklı tutar.
* ISO 1217:2009, Ek E standardına göre ölçülen serbest hava debisini ifade eder.

GENEL ÖZELLİKLER

• Kompresörün toplam enerji tüketiminin %80’i geri kazanılabilir.
• Atık ısıyı kullanarak entegre ısı geri kazanım eşanjörleriyle enerji tasarrufu elde edilebilir.
• Kompresör uygulamalarında havanın sıkıştırılması sırasında yüksek miktarda ısı açığa çıkar. Kompresör yağ tankı çıkışına uygun havalandırma kanalı ile basit bir ısı geri kazanım uygulaması yapmak çok kolaydır. Bu sıcak hava, mevsimsel değişikliklere uygun olarak, ısıtma gerektiğinde bir odayı ısıtabilir veya termostatik kontrol ile dışarıya sıcak hava verilebilir. Bu ısı geri kazanım tasarrufunun sağladığı 70oC sıcak su tesislerinizde birçok alanda kullanılabilir.

• VSD kompresör sadece ihtiyaç duyulduğunda çalıştığı için enerji maliyetini düşürür.
• Boşaltma gerektirmez, bu da hem zamandan hem de enerjiden tasarruf sağlar.
• Hava sistemi basıncı daha tutarlıdır ve aynı zamanda daha düşüktür, bu da sızıntıyı en aza indirir.
• Motor ve invertör maksimum verim sağlayacak şekilde özel olarak tasarlanmıştır.
• Motorlar, yüksek sıcaklık ve yüksek basınç gibi en zorlu koşullarda yapılan testlerden başarı ile geçmiştir.
• Değişken hızlı kompresörler piyasada kullanılan diğer modellere göre daha az titreşim yapar.

• İki kademeli vida ünitesi ile %10’a varan enerji tasarrufu
• Tek kademeli kompresörlerle karşılaştırıldığında %10’a kadar daha yüksek debi
• Direk akuple
• Azaltılmış dahili kayıplar
• Düşük sıkıştırma oranı sayesinde düşük eksenel ve itme kuvvetleri
• Düşük rotor hızları ile uzun kullanım ömrü
• İki kademeli sıkıştırma sayesinde izotermal sıkıştırmaya çok yakın
• Düşük eksenel ve itme kuvveti ile daha uzun vida ve rulman ömürleri

• Ultra Premium IE5 enerji sınıfında elektrik motoru
• Internal Permanent Magnet Motor (IPM)
• Kompakt tasarım
• F izolasyon sınıfı
• Tüm hızlarda optimum yağ soğutması ile yüksek verimlilik
• Gres ihtiyacı olmayan yağlamalı motor rulmanları

• Ses sönümlemede yüksek akustik performans
• İzole soğuk hava emişi ile arttırılmış enerji verimliliği

• Kompakt hava ve yağ ısı değiştiricilerinde yüksek soğutma verimliliği
• 45oC’de çalışmaya uygun tasarım
• Radyal tip fan ile yüksek soğutma verimliliği (37 kW ve üzeri)
• Düşük devirli fanlarla düşük ses seviyeleri
• Sürücülü soğutma fanı ile maksimum enerji tasarrufu

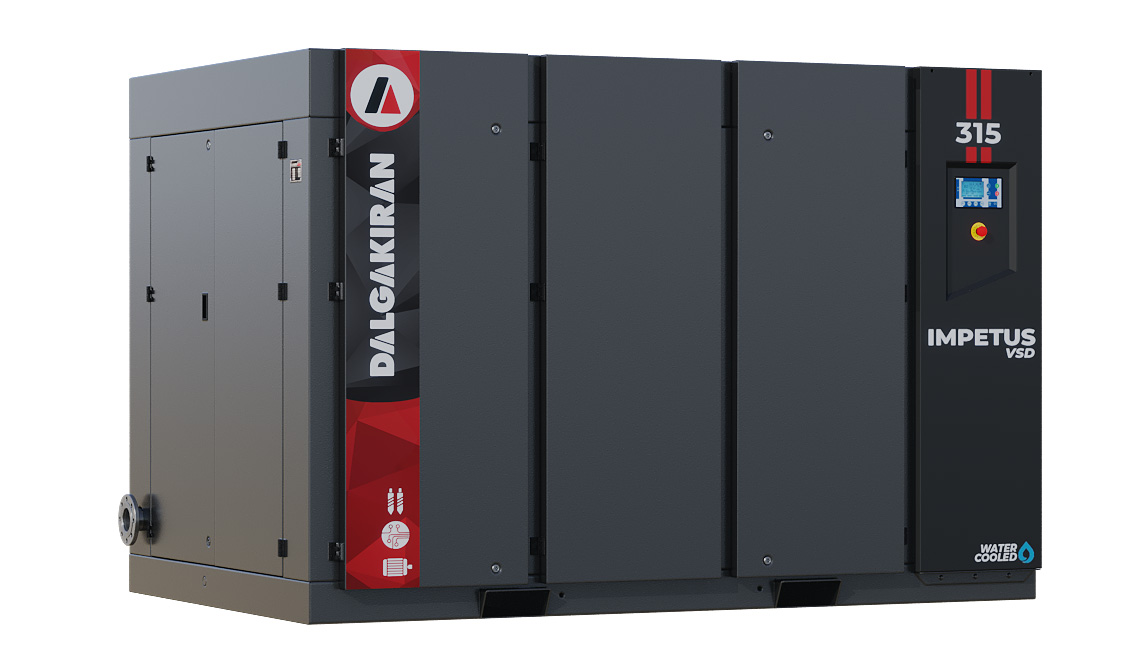

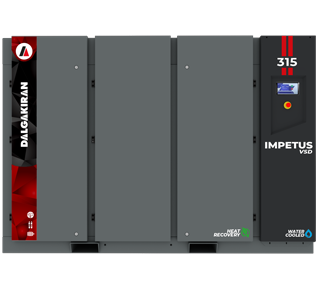

IMPETUS SERİSİ 90 - 315

90-315 kW Çift Kademeli Vidalı Kompresör

DALGAKIRAN Impetus Serisi değişken hızlı kompresörler, üstün teknolojik donanımı, modern tasarımı ve yüksek enerji tasarrufu ile ihtiyaçlarınıza uygun basınçlı hava sağlar. Impetus VSD modellerin enerji tasarrufu %65 seviyelerine kadar çıkmaktadır. 90-315 kW arası motor seçenekleriyle her sektörün ihtiyacını maksimum seviyede karşılayacak şekilde tasarlanmıştır.

%65''e varan enerji tasarrufu
IE4 verimlilik sınıfında elektrik motorları
İki kademeli vida bloğu
Değişken ve sabit hızlı yol verme seçenekleri
Opsiyonel ısı geri kazanımı
Düşük ses ile çalışma

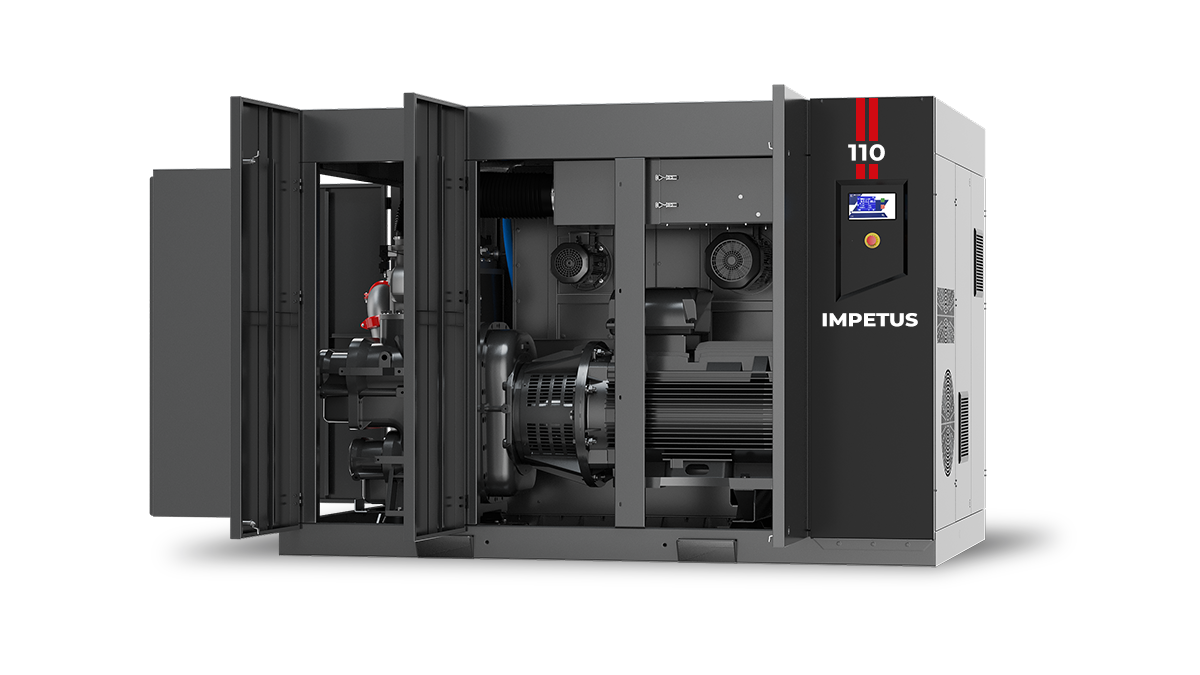

Servis ve Bakım Kolaylığı

Bakımları düzenli olarak yapılan kompresörde bulunan önemli komponentlerin yerleşimi servis kolaylığı sağlayacak şekilde özenle yapılmıştır.

Motor

IE4 verimli elektrik motoru

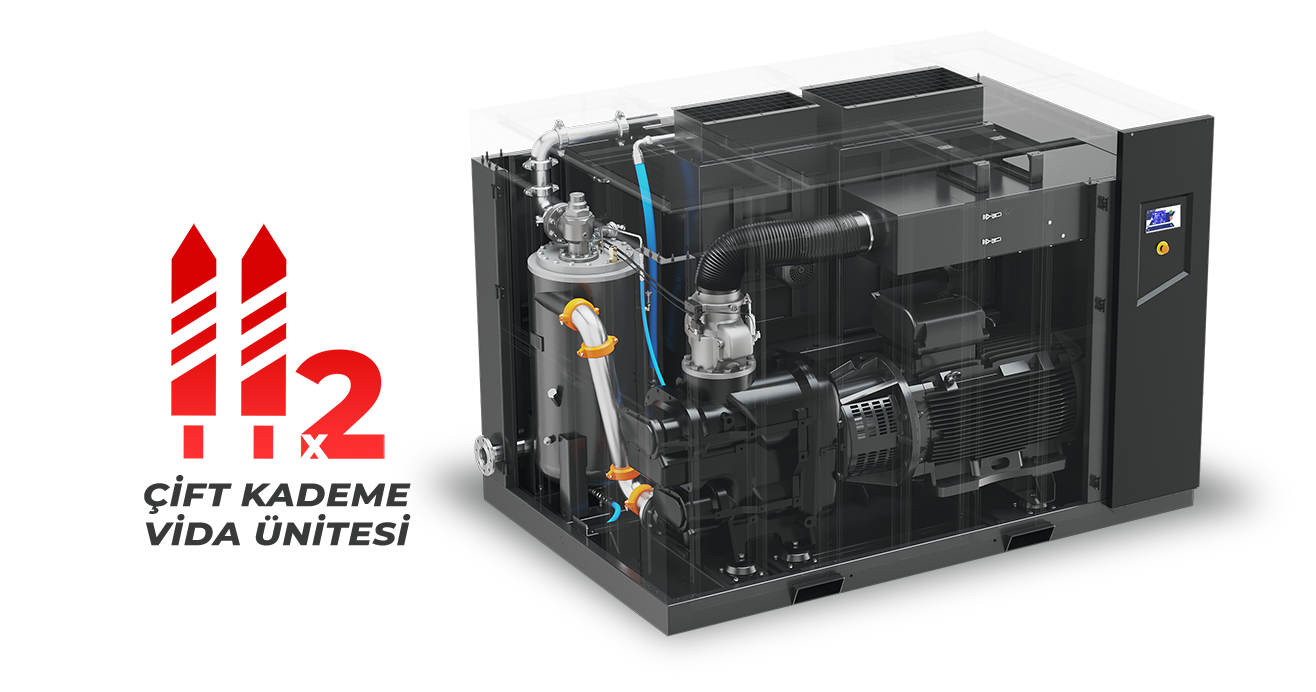

Vida

Çift kademeli vida ünitesi %10''a kadar enerji verimliliği sağlar.

VSD

Çok geniş çalışma aralığı düşük yüklenme oranlarında bile yüksek enerji tasarrufu sağlar.

Soğutma Hava Akışı

Tüm modellerde soğutucular dikey olarak yerleştirilmiştir.

Optimum Çalışma Sıcaklığı

Soğutma sisteminde kullanılan VSD kontrollü fan motoru ile enerji tasarrufunuz artar.

Emiş Odası

Direkt ortamdan soğuk hava emişi ile enerji verimliliğine +%2’ye kadar katkı

TEKNİK ÖZELLİKLER (VSD)

Model	Basınç		Kapasite				Motor Gücü	Hava Bağlantısı	Boyutlar			Ağırlık	Ses Seviyesi
	Basınç		Minimum		Maximum		Motor Gücü		Boyutlar			Ağırlık	Ses Seviyesi
	Bar	PSI	m³/dk	SCFM	m³/dak	SCFM	kW / HP		En	Boy	Yükseklik	kg	dB (A)
IMPETUS VSD 90	7,5	110	5,38	189	18,44	651	90/125	DN65	2775	1805	1926	3835	75
	8,5	125	5,36	189	17,33	612
	10	145	5,24	185	15,87	560
	13	190	5,15	181	13,66	482
IMPETUS VSD 110	7,5	110	7,08	250	23,12	816	110/150	DN65	2775	1805	1926	4200	75
	8,5	125	6,9	243	21,68	766
	10	145	6,88	242	20,2	713
	13	190	6,82	240	17,25	609
IMPETUS VSD 132	7,5	110	7,94	280	27,88	985	132/180	DN80	2950	1950	2000	4675	75
	8,5	125	7,9	278	26,4	932
	10	145	7,59	268	24,51	866
	13	190	7,5	264	21,35	754
IMPETUS VSD 160	7,5	110	8,5	299	32,45	1146	160/220	DN80	2950	1950	2000	5300	76
	8,5	125	8,25	291	30	1059
	10	145	8,39	296	28	989
	13	190	9,14	322	24,98	882
IMPETUS VSD 200	7,5	110	11,8	416	42,86	1514	200/270	DN 100	3500	2250	2350	6550	78
	8,5	125	11,8	416	39,94	1410
	10	145	11,6	410	37,01	1307
	13	190	11,4	402	30,54	1079
IMPETUS VSD 250	7,5	110	17,34	612	52,41	1851	250/340	DN 100	3500	2250	2350	9400	79
	8,5	125	17,12	604	49,13	1735
	10	145	16,76	591	45,86	1620
	13	190	17,33	612	38,84	1372
IMPETUS VSD 315	7,5	110	16,86	595	62,01	2190	315/430	DN 100	3500	2250	2350	9680	80
	8,5	125	16,85	595	59,31	2095
	10	145	16,81	593	55,24	1951
	13	190	30,33	1701	45,96	1623

TEKNİK ÖZELLİKLER (Sabit Hız)

Model	Basınç		Kapasite		Güç	Bağlantı	Ebatlar			Ağırlık	Ses Seviyesi
	bar	PSI	m³/dk	SCFM	kW/HP		Genişlik	En	Yükseklik	kg	db(A)
IMPETUS 90	7,5	110	18,42	650	90/125	DN65	2775	1805	1926	3660	75
	8,5	125	14,72	520
	10	145	14,65	517
	13	190	13,65	482
IMPETUS 110	7,5	110	23,89	844	110/150	DN65	2775	1805	1926	4000	75
	8,5	125	21,76	768
	10	145	18,49	653
	13	190	14,57	515
IMPETUS 132	7,5	110	26,25	927	132/180	DN80	2950	1950	2000	4500	75
	8,5	125	26,07	921
	10	145	23,62	834
	13	190	21,82	771
IMPETUS 160	7,5	110	31,72	1120	160/220	DN80	2950	1950	2000	5000	76
	8,5	125	31,29	1105
	10	145	25,78	910
	13	190	25,6	904
IMPETUS 200	7,5	110	43,49	1536	200/270	DN 100	3500	2250	2350	6220	78
	8,5	125	40,7	1437
	10	145	34,77	1228
	13	190	30,62	1081
IMPETUS 250	7,5	110	53,4	1886	250/340	DN 100	3500	2250	2350	9120	79
	8,5	125	50,49	1783
	10	145	42,15	1524
	13	190	40,53	1431
IMPETUS 315	7,5	110	62,67	2213	315/430	DN 100	3500	2250	2350	9400	80
	8,5	125	56,95	2011
	10	145	55,18	1949
	13	190	44,13	1558

GENEL ÖZELLİKLER

• İki kademeli vida ünitesi ile %10’a varan enerji tasarrufu
• %10’a kadar daha yüksek debi
• Azaltılmış dahili kayıplar
• Düşük sıkıştırma oranı sayesinde düşük eksenel ve itme kuvvetleri
• Düşük rotor hızları ile uzun kullanım ömrü
• İki kademeli sıkıştırma sayesinde izotermal sıkıştırmaya çok yakın
• Düşük eksenel ve itme kuvveti ile daha uzun vida ve rulman ömürleri

• IE4 verimlilik sınıfında elektrik motorları
• B sınıfı sıcaklık artışına sahip motorlar
• Sürekli çalışabilme özelliği

• Direkt ortamdan soğuk hava emişi ile enerji verimliliğine +%2’ye kadar katkı
• Minimize edilmiş emiş basınç kayıpları ile yüksek enerji verimliliği
• Akustik iyileştirme tasarımları ile sağlanan düşük ses seviyeleri

• Kompakt hava ve yağ ısı değiştiricilerinde yüksek soğutma verimliliği
• 45°C’de çalışmaya uygun tasarım
• Düşük hızlı radyal fanlar ile düşük ses seviyesi sağlar.
• VSD kontrollü radyal fan sayesinde elde edilen optimum yağ sıcaklığı ile enerji verimliliği optimizasyonu
• IE3 fan motorları
• Ortam sıcaklıklarına bağlı olarak kompresörün ihtiyacı kadar soğutma
• Düşük basınçlı hava sıcaklığı ile daha kondens ayrıştırması sayesinde ekipman verimliliği
